Restauration d'une Simca 5 Topolino

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Mer 14 Sep 2016 - 23:05

Après mon coup de cœur au Musée de Quinéville sur une Fiat 500 Topolino aux couleurs de la Wehrmacht (>>ICI<<), j'ai décidé de me lancer dans la restauration d'un véhicule similaire.
encart historique : a écrit:La Simca cinq (Fiat 500 Topolino A) est une petite automobile populaire biplace « à moins de 10 000 francs » (9 900 francs), conçue par les ingénieurs de Fiat à Turin avant la Seconde Guerre mondiale. Elle est présentée la première fois à Nanterre dans la première usine Simca, le 10 mars 1936, trois mois avant la version italienne et produite à 46 472 exemplaires avec :
- roues avant indépendantes ;
- boîte de vitesses à quatre rapports ;
- freins hydrauliques à tambours sur les quatre roues
- batterie de 12 volts...

Apres quelques recherches sur le net, j'ai trouvé une postulante pour mon projet, et suis aller la voir en Champagne-Ardennes.

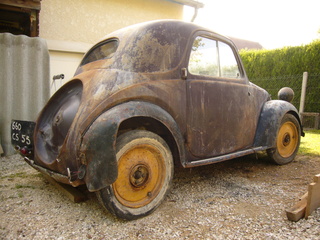

Modèle Simca 5 Topolino Coupé de 1937, première main !!, fabriquée en France sous licence Fiat, peinture d'origine Charleston avec jante pleines peintes en jaune. L’intérieur est d'origine tout en moquette beige.

Décision est prise de l'acheter, et me voici reparti en Champagne avec un plateau pour ramener la "petite souris".

et c'est ainsi harnachés que nous sommes rentrés en normandie, non sans faire de nombreux émules sur notre route, entre les regards admirateurs et les pouces levés !

pour enfin la mettre au garage et faire de beaux rêves en attendant de pouvoir reprendre la route.

on pourrait deja s'y croire si il n'y avait pas de lourd et longs travaux à faire avant d'y parvenir !!!

et obtenir un résultat similaire à cette Topolino.

liste non exhaustive des travaux :
- nettoyage / réfection du moteur et des joints, achat d'un carburateur Solex 22HD
- nettoyage du radiateur
- nettoyage de la boite de vitesses
- sablage / peinture du châssis
- nouveau faisceau électrique
- réfection du système de freinage
- sablage / redressement / peinture de la carrosserie, réfection des joints de carrosserie et vitrages
- achat du rétroviseur avant, de l'essui-glace et des feux arrières
- réfection des garnitures intérieurs
- nouveaux pneumatiques et enjoliver
- ...

toute aide est évidemment la bienvenue dans cette grande aventure, et j'ajouterai à la suite de ce post les photos et commentaires étapes par étape de cette restauration que j’espère être la plus fidèle à sa sortie d'usine !

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Mer 14 Sep 2016 - 23:19

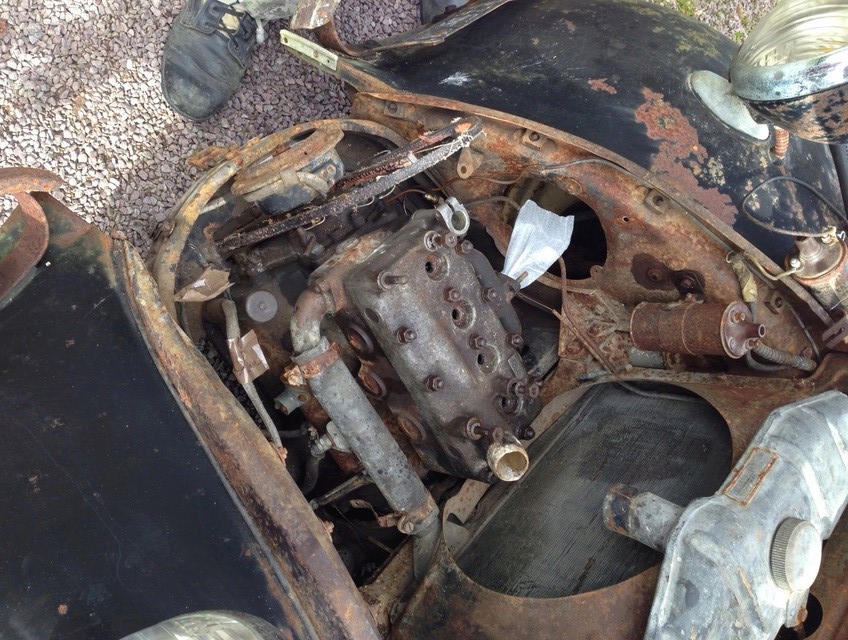

vue de la baie moteur dans laquelle il manque la tête de délco, qui à été retirée pour qu'elle ne s'abime pas et le carburateur solex qui à hélas été volé par un indélicat...

ici bien a sa place avec son filtre à air

et la baie moteur tel qu'elle devrai être... il ne manque pas grand chose !

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Oliver STONE le Mer 14 Sep 2016 - 23:53

Bon c'est une vraie merveille la petite souris grise de Thomas !!
Vivement qu'on attaque son retablissement et sa restauration !
avatar

Oliver STONE

Messages : 467
Date d'inscription : 20/05/2016
Age : 53
Localisation : paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Hick22 le Jeu 15 Sep 2016 - 8:15

Elle est magnifique .... elle sera encore plus belle une fois restaurée... !
Félicitation aux parents !

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
avatar

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 866
Date d'inscription : 26/05/2016
Age : 33
Localisation : France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Djeff Sanders le Dim 18 Sep 2016 - 19:01

La souris verte des aigles !
Bravo Thomas pour ton acquisition. Petit mais maousse costaud. Elle va faire grande impression quand elle sera en reconstit.Wink
avatar

Djeff Sanders

Messages : 50
Date d'inscription : 25/05/2016
Age : 50
Localisation : Mondeville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Mer 21 Sep 2016 - 21:41

Première étape de franchi dans la restauration de la souris avec l'achat d'un organe qui me parait essentiel à la compréhension de l'auto : la notice d'entretien !! (qui tient plus lieu ici de notice technique)
62 pages d’explication claires et précises... autre chose que les livrets actuel qui font 300 pages pour vous dire de surtout toucher a rien sinon la garantie saute... ici tout est fait pour que l'utilisateur puisse réparer sa voiture par lui même.





_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Anton Ivanovitch Zaykov le Mer 21 Sep 2016 - 23:13

Ouah c'est super ! Very Happy

_________________
Life is like riding a bicycle panzer, to keep your balance, you must keep moving driving.

avatar

Anton Ivanovitch Zaykov
rang 1 Grenadier
rang 1 Grenadier

Messages : 83
Date d'inscription : 13/06/2016
Age : 19
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Dim 9 Oct 2016 - 21:13

petite intervention aujourd'hui sur la topolino, le but étant de retirer la culasse pour voir ce qui ce cache la dessous.
dans un premier temps, dépose du capot pour disposer d'un meilleur accès, ensuite dépose de la dynamo pour pouvoir retirer les écrous de la culasse



évidement la culasse ne vien pas.... et n'ayant pas d'outil adaptés pour son extraction j'ai préféré passer à autre chose et j'ai jeté mon dévolu sur le carter de chaîne de transmission, le but encore une fois étant de voir son état. Une fois les écrous bas retirés, ça suinte un peux l'huile, mais je me retrouve bloqué a cause de l'écrou de vilebrequin (qui retiens la poulie) et pour lequel je n'ai pas de douille adaptée...


d’ailleurs, l'écrou de vilebrequin monté ici n'est pas celui d'origine, qui normalement ce retire avec une clé a double ergot.

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Hick22 le Lun 10 Oct 2016 - 8:55

Thomas Dietrich a écrit:petite intervention aujourd'hui sur la topolino, le but étant de retirer la culasse pour voir ce qui ce cache la dessous.
dans un premier temps, dépose du capot pour disposer d'un meilleur accès, ensuite dépose de la dynamo pour pouvoir retirer les écrous de la culasse

évidement la culasse ne viens pas.... et n'ayant pas d'outil adaptés pour son extraction j'ai préféré passer à autre chose

Dans un premier temps sort ton moteur de la dedans.
Met le à hauteur, ce qui permettra de ne pas avoir mal au dos, et de ne pas manquer un écrou qui est peut être masqué.
Une fois que tu es sur que tous les écrous sont défait, il te faudra un petit coup de maillet et un morceau de bois pour décoller la culasse supérieur du reste. C'est normal car le joint fait son travail et colle.

Thomas Dietrich a écrit:
et j'ai jeté mon dévolu sur le carter de chaîne de transmission, le but encore une fois étant de voir son état. Une fois les écrous bas retirés, ça suinte un peux l'huile, mais je me retrouve bloqué a cause de l'écrou de vilebrequin (qui retiens la poulie) et pour lequel je n'ai pas de douille adaptée...

d’ailleurs, l'écrou de vilebrequin monté ici n'est pas celui d'origine, qui normalement ce retire avec une clé a double ergot.

Il va te falloir un extracteur.
Mais as tu essayé de dévisser l'écrou situé derrière la poulie ?

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
avatar

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 866
Date d'inscription : 26/05/2016
Age : 33
Localisation : France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Lun 10 Oct 2016 - 12:36

Hick22 a écrit:Il va te falloir un extracteur.
Mais as tu essayé de dévisser l'écrou situé derrière la poulie ?
pas d'écrou derrière la poulie, ou alors totalement inaccessible, il y a tout au plus 3mm d'espace entre le carter et le dos de la poulie
par ailleurs, 3 ou 4mm, c'est a peut prés l'épaisseur de l'écrou, qui ne forme qu'une seul pièce avec la dent de loup pour le démarrage a la manivelle.

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Hick22 le Lun 10 Oct 2016 - 15:52

Et arrives tu à desserrer celui de devant ?

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
avatar

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 866
Date d'inscription : 26/05/2016
Age : 33
Localisation : France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Oliver STONE le Lun 10 Oct 2016 - 18:44

manquant d’outillage nous avons renoncé pour éviter de tout forcer. Le démontage du moteur et sa pose sur un berceau a hauteur d’homme sera un vrai plus !
avatar

Oliver STONE

Messages : 467
Date d'inscription : 20/05/2016
Age : 53
Localisation : paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Lun 10 Oct 2016 - 18:54

pas de clef a la bonne taille (34 ou 36) et la pince n'a pas de prise sur l'écrou qui est trop fin !

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Hick22 le Lun 10 Oct 2016 - 18:56


_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
avatar

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 866
Date d'inscription : 26/05/2016
Age : 33
Localisation : France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Lun 10 Oct 2016 - 18:58

merci, mais il faut spécifiquement un carbu Solex de type 22HD

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Hick22 le Mar 11 Oct 2016 - 7:59

Je pense à ça ce matin, et ça m'a reveillé...

Il faut absolument que tu marques avec une goutte de peinture les position de tes poulies.
Il faut marquer les points mort pour que tu puisse recaler le moteur dans la même position ! Sinon tu va avoir une soupape qui va rencontrer un piston lors que tu vas vouloir redémarrer !
A moins que tu ais les calages pour synchroniser les pistons et les soupapes sur ton livret !

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
avatar

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 866
Date d'inscription : 26/05/2016
Age : 33
Localisation : France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Mar 11 Oct 2016 - 8:45

oui, le livret explique precisement comment caler les pistons et les soupapes, il y a des reperes gravés sur les engrenages de transmission a cet effet

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Dim 30 Oct 2016 - 13:41

retrait des garnitures intérieurs, elles seront conservées pour pouvoir s'en servir de patron en temps voulu


seul le panneau arrière résiste a l'extraction... il est pincé par la tôle qui c'est replié sur elle même a cause du choc.

le retrait des garnitures a permis de révéler une trappe donnant accés au réglage du frein à main (un mord qui bloc l'arbre de transmission)

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Dim 30 Oct 2016 - 18:48

>>> La Grange aux Tacots <<<

un super boulot très bien documenté de la part de cette personne qui n'en est vraisemblablement pas a son coup d’essai !

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Dim 30 Oct 2016 - 18:53

aujourd'hui, nettoyage de l'interieur de la topo apres le retrait des garnitures

et nettoyage de l'axe des pédalier afin de les démonter pour retirer la coque

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Oliver STONE le Dim 30 Oct 2016 - 22:32



Et pendant ce temps là .....!


Dernière édition par Oliver STONE le Ven 4 Nov 2016 - 11:23, édité 1 fois
avatar

Oliver STONE

Messages : 467
Date d'inscription : 20/05/2016
Age : 53
Localisation : paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  steiner le Mer 2 Nov 2016 - 12:28

ça m'étonne pas de natasha lol
avatar

steiner
rang 4 Obergefreiter
rang 4 Obergefreiter

Messages : 63
Date d'inscription : 20/05/2016
Age : 30
Localisation : Montville

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Hick22 le Mer 2 Nov 2016 - 20:36

Natacha je suis avec toi !!! Very Happy Very Happy Very Happy

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
avatar

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 866
Date d'inscription : 26/05/2016
Age : 33
Localisation : France

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Thomas Dietrich le Jeu 3 Nov 2016 - 23:15

petits travaux ce mardi sous un beau soleil d'automne :
dépose des portières et de leurs joint,
dépose des feux de position latéraux

une fois la voiture levée, j'ai constaté que le bras oscillant avant conducteur était cassé

suite de l'inspection sous la voiture :
le flector de transmission avant et a changer (sans surprise), devant le flector, le mécanisme de frein a main qui enserre l'arbre de transmission

le flector arriere aussi est a changer

systeme de blocage du frein à main

les pédales de frein et d'embrayage ainsi que le câble du compteur de vitesse ont également été démontés pour pouvoir retirer la coque du châssis.

_________________
avatar

Thomas Dietrich
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 566
Date d'inscription : 07/05/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Restauration d'une Simca 5 Topolino

Message  Oliver STONE le Ven 4 Nov 2016 - 11:30

les dessous de la belle sont plutôt sains ! la rouille semble superficielle, pas de perforation si ce n’est au niveau des bas de portière comme déjà vu.
avant le sablage un bon coup de karcher à eau chaude sera nécessaire pour faciliter l’acces aux pièces à démonter.
vu le nombre de pieces à nettoyer il faut trouver un systeme de sablage (carbonate) qui n’attaque pas et qui se mette en jeux facilement pour de petites ou moyennes pièces (table de sablage ?)
avatar

Oliver STONE

Messages : 467
Date d'inscription : 20/05/2016
Age : 53
Localisation : paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
