Restauration d'une Simca 5 Topolino

Page 3 sur 3 Précédent  1, 2, 3

Voir le sujet précédent Voir le sujet suivant Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mar 21 Mar 2017 - 13:20

Arf, c'est triste, j'avais cru lire quelque part que le musée allait ré-ouvrir...


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mar 21 Mar 2017 - 13:23

il ne réouvre pas, c'est un autre musée qui présente une autre collection


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mer 12 Avr 2017 - 0:33

aller, une superbe journée que ce dimanche et une grande étape de franchit!

Restauration d'une Simca 5 Topolino - Page 3 2017_013
pour commencer, j'ai un peu allégé la carrosserie

Restauration d'une Simca 5 Topolino - Page 3 2017_010
repose des roues

Restauration d'une Simca 5 Topolino - Page 3 2017_011
quelques bras supplémentaires furent necessaires

Restauration d'une Simca 5 Topolino - Page 3 2017_014
ce ne fut pas de trop... encore quelque chose qui bloque !!!!

Restauration d'une Simca 5 Topolino - Page 3 2017_012
les câbles de batterie !!!!!!! coupe boulon

Restauration d'une Simca 5 Topolino - Page 3 2017_016
et c'est parti...

Restauration d'une Simca 5 Topolino - Page 3 2017_017
la coque d'un coté

Restauration d'une Simca 5 Topolino - Page 3 2017_020
le chassis de l'autre

Restauration d'une Simca 5 Topolino - Page 3 2017_019
photo souvenir

Restauration d'une Simca 5 Topolino - Page 3 2017_021
apres nettoyage du chassis et retrait de la couche de crasse bien grasse qui protégeait la boite de vitesse, j'ai enfin pu la visiter... ça m'a pas l'air mal !!!!!!


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Oliver STONE Jeu 13 Avr 2017 - 2:07

Good Job les Aigles ! ca avance vraiment bien ! et si on en faisait un roadster ??? Evil or Very Mad Evil or Very Mad Evil or Very Mad
Oliver STONE

Oliver STONE
rang 14 Major
rang 14 Major

Messages : 611
Date d'inscription : 20/05/2016
Localisation : paris

Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mar 25 Avr 2017 - 19:58

encore un superbe week end bien productif ! la carrosserie étant déposée, ça avance tres vite !

Restauration d'une Simca 5 Topolino - Page 3 2017_022
le plus facile : retrait de l'arbre de transmission... les flectors sont morts, mais j'en ai des neufs en réserve

Restauration d'une Simca 5 Topolino - Page 3 2017_023
démontage de l'ensemble boitier, levier et barres de direction... c'est moins pratique pour ranger le chassie, mais nécessaire pour l'opération suivante.

Restauration d'une Simca 5 Topolino - Page 3 2017_024

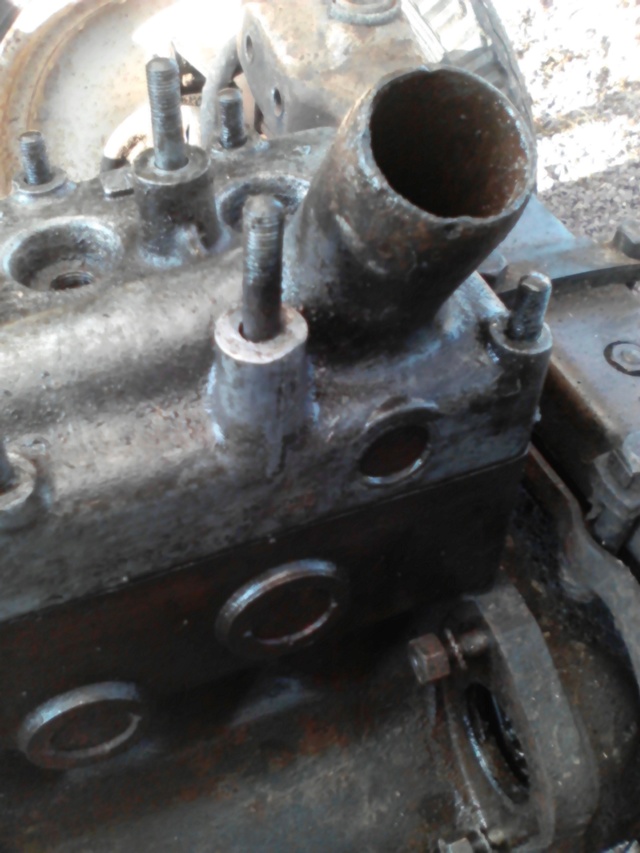

j'ai voulu m'escrimer a ouvrir la culasse, mais il y a un goujon qui fait de la résistance... c'est le seul qui est corrodé et qui soit pris dans une gangue de tartre... en gros, il est soudé à la culasse.

Restauration d'une Simca 5 Topolino - Page 3 2017_025
donc la fameuse opération nécessitant le retrait du boitier de direction... c'est bien entendu la dépose de l'ensemble moteur / boite de vitesse

Restauration d'une Simca 5 Topolino - Page 3 2017_026
pas évident tout seul de manipuler cette petite chose, sans meme l'aide d'une chèvre, et pour faire passe le cul de la BV avec son levier, il faut lever le moteur, assez haut et le tirer vers l'avant. j'ai préféré démonter la BV...

Restauration d'une Simca 5 Topolino - Page 3 2017_028
Restauration d'une Simca 5 Topolino - Page 3 2017_027

Restauration d'une Simca 5 Topolino - Page 3 2017_031
je n'arrive toujours pas a retirer l'écrou de la poulie de distribution... il fait 4mm d'épaisseur, c'est a dire autant que le renfoncement de la flasque avant de la poulie, et est fini par un ergo... si bien que la clef anglaise (30mm) n'accroche pas, et la douille n'est pas assez profonde.

Restauration d'une Simca 5 Topolino - Page 3 2017_030
de l'autre coté, l'embrayage est quasiment neuf et le volant moteur en tres bon état

Restauration d'une Simca 5 Topolino - Page 3 2017_029
les poussoirs et soupapes sont noirs de suie... mélange trop riche ? ils sont également légèrement oxydés, 2 poussoirs sont même en position haute alors que leur came pointe vers le bas !

Restauration d'une Simca 5 Topolino - Page 3 2017_032
ne reste plus que les suspensions et canalisations de frein sur le chassi


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Lun 31 Juil 2017 - 22:43

longue pause le temps de déménager,  et me voila de retour avec une petite apres midi de démontage... au programme : le train avant.

Restauration d'une Simca 5 Topolino - Page 3 2017_011

Restauration d'une Simca 5 Topolino - Page 3 2017_014

Restauration d'une Simca 5 Topolino - Page 3 2017_016

Restauration d'une Simca 5 Topolino - Page 3 2017_013

Restauration d'une Simca 5 Topolino - Page 3 2017_012

puis comme c'est bien parti, la suspension avant.

Restauration d'une Simca 5 Topolino - Page 3 2017_017

Restauration d'une Simca 5 Topolino - Page 3 2017_020

Restauration d'une Simca 5 Topolino - Page 3 2017_015

Restauration d'une Simca 5 Topolino - Page 3 2017_018
la lame supérieur est cassée net... est ce grave ?

Restauration d'une Simca 5 Topolino - Page 3 2017_019

et pour finir, quelques durites de frein a l'arriere

Restauration d'une Simca 5 Topolino - Page 3 2017_021

Restauration d'une Simca 5 Topolino - Page 3 2017_010


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Anton Ivanovitch Zaykov Mar 1 Aoû 2017 - 20:17

Beau boulot Wink
L'Abwehr like !

_________________
Le Gefreiter est le seul homme à posséder une Bible dédicacée.
Le Gefreiter peut claquer une porte fermée.
Le Gefreiter joue à la pétanque tout seul, on ne touche pas aux boules du Gefreiter.
Anton Ivanovitch Zaykov

Anton Ivanovitch Zaykov
rang 3 Gefreiter
rang 3 Gefreiter

Messages : 116
Date d'inscription : 13/06/2016
Age : 22
Localisation : Paris/Londres/Stockholm

Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Hick22 Mer 2 Aoû 2017 - 7:31

Du coup changement des lames de ressort avant ?
C'était ce qui était prévu ?

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
Hick22

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 1054
Date d'inscription : 26/05/2016
Age : 37
Localisation : France

Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mer 2 Aoû 2017 - 7:34

ben... pas vraiment, je voulais juste remplacer le support de butée qui ce monte dessus !


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mar 8 Aoû 2017 - 16:15

vu avec nos amis de l'UJV, il vaut mieux remplacer la lame cassée. le plus économique étant de prendre une lame de n'importe quelle véhicule, plus grande que celle a remplacer, et la retailler aux bonnes dimensions.


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mar 8 Aoû 2017 - 16:21

nouvelle journée de travail hier, démontage de l'embrayage... vos avis sur celui qui était en place ?!

Restauration d'une Simca 5 Topolino - Page 3 2017_027

Restauration d'une Simca 5 Topolino - Page 3 2017_026

Restauration d'une Simca 5 Topolino - Page 3 2017_024

Restauration d'une Simca 5 Topolino - Page 3 2017_025

ensuite le volant moteur :

Restauration d'une Simca 5 Topolino - Page 3 2017_022

et j'atteind la flasque du palier arriere :

Restauration d'une Simca 5 Topolino - Page 3 2017_023


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Mer 9 Aoû 2017 - 18:26

toujours aux prises avec mon fichu goujon récalcitrant... j'ai tenté de le chauffer au rouge tout en le mettant sous contrainte (un montage constitué d'une plaque métallique qui prend appui sur les goujon avoisinant et d'ecrou a serrer sur des bougie modifiées). Rien......

Restauration d'une Simca 5 Topolino - Page 3 20170011

Restauration d'une Simca 5 Topolino - Page 3 20170010


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Hick22 Jeu 10 Aoû 2017 - 7:27

Pour l'embrayage:
Vérifier l'état des ressorts... s'il sont dans les côtes et efficaces.
Vérifier la garniture, elle doit être présente et pas affleurer les rivets de fixation....

Mais ça a l'air pas mal...!!!

Pour le goujon.
Coupe
Perce
Pose d'un filet rapporté...

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
Hick22

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 1054
Date d'inscription : 26/05/2016
Age : 37
Localisation : France

Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Lun 14 Aoû 2017 - 12:38

visiblement, l'embrayage en lui même est bon, mais le disque est mort... le caoutchouc interne est sec et cassant, il ne tiendrai pas la route. il faudra le remplacer par un disque moderne qui n'a pas de caoutchouc.

sinon, j'ai poursuivi le démontage du châssis, le but étant de retirer le pont arrière et les lames ressort.

tout d'abord, retrait des bras oscillant :

Restauration d'une Simca 5 Topolino - Page 3 2017_033

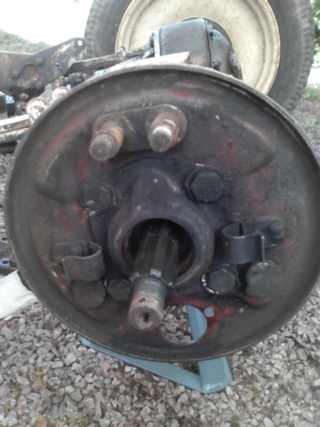

puis des flasques de frein et moyeux de roue

Restauration d'une Simca 5 Topolino - Page 3 2017_030

les extrémités de la durite sont bien grippées et posent probleme, je veux les conserver entières pour avoir la longueur.

Restauration d'une Simca 5 Topolino - Page 3 2017_033

Restauration d'une Simca 5 Topolino - Page 3 2017_031

Restauration d'une Simca 5 Topolino - Page 3 2017_032

j'ai réouverts le carter du pont pour voir l'état du différentiel avec un œil plus averti que précédement :

Restauration d'une Simca 5 Topolino - Page 3 2017_028

Restauration d'une Simca 5 Topolino - Page 3 2017_029

le démontage des lames ressort me prendra un peux de temps, j'ai donc arreté là pour ce jour

Restauration d'une Simca 5 Topolino - Page 3 2017_034


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Dim 1 Juil 2018 - 20:34

CA Y EST ! j'en suis enfin venu a bout !!!

toutes mes tentatives avec clef de 30 ou douille étant restée veine, j'ai tester avec la pince de plombier... il m'a fallu tout de même un tube rallonge (ouioui, c'est bien un tube d'aspirateur) pour reussir avec force a le décoincer, mais il a fini par venir, libérant de ce fait l'accès à la chaîne de transmission

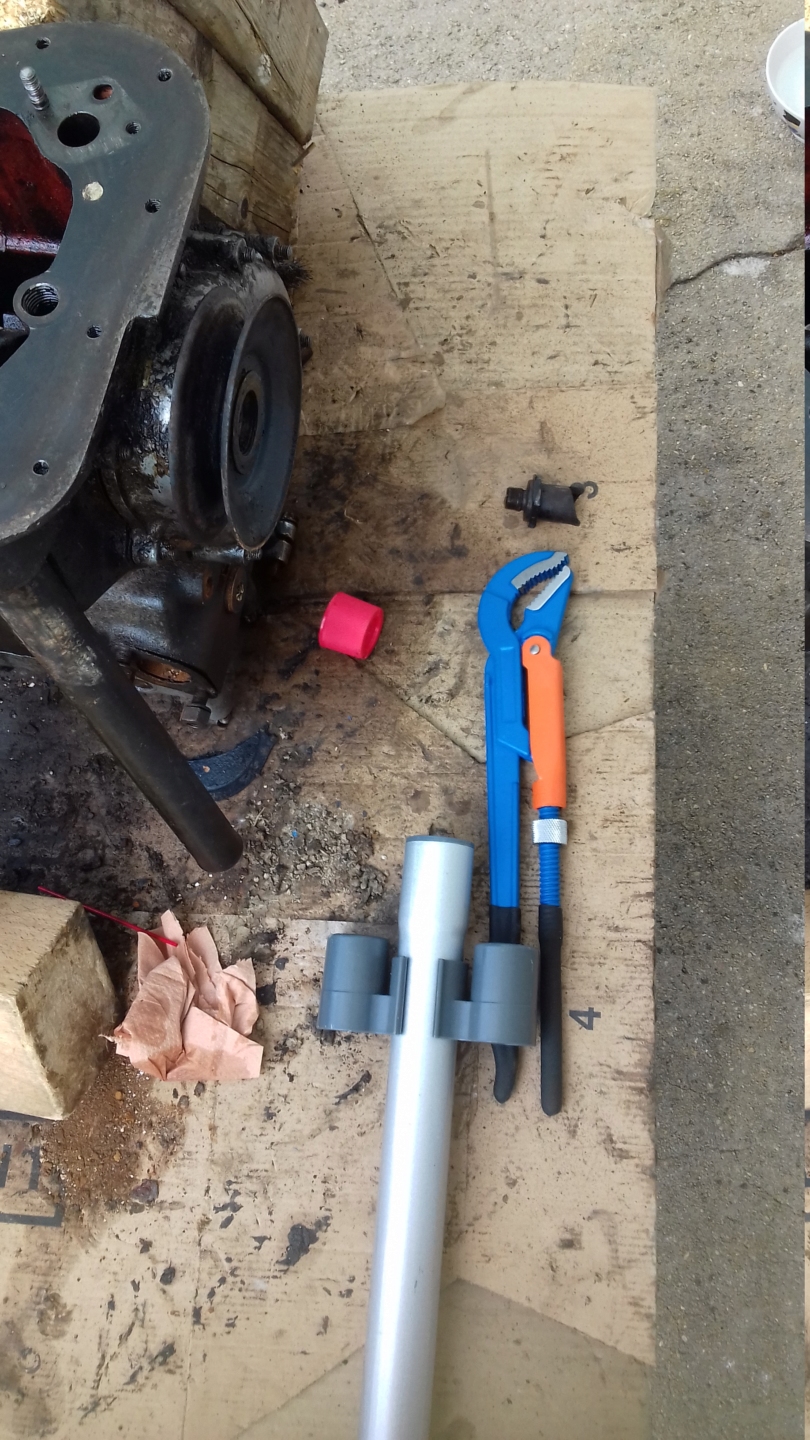

Restauration d'une Simca 5 Topolino - Page 3 2018_012

les élément de transmission en place
Restauration d'une Simca 5 Topolino - Page 3 2018_014

tout les elements de transmission sont déposés
Restauration d'une Simca 5 Topolino - Page 3 2018_011

le bas carter une fois dépouillé
Restauration d'une Simca 5 Topolino - Page 3 2018_010

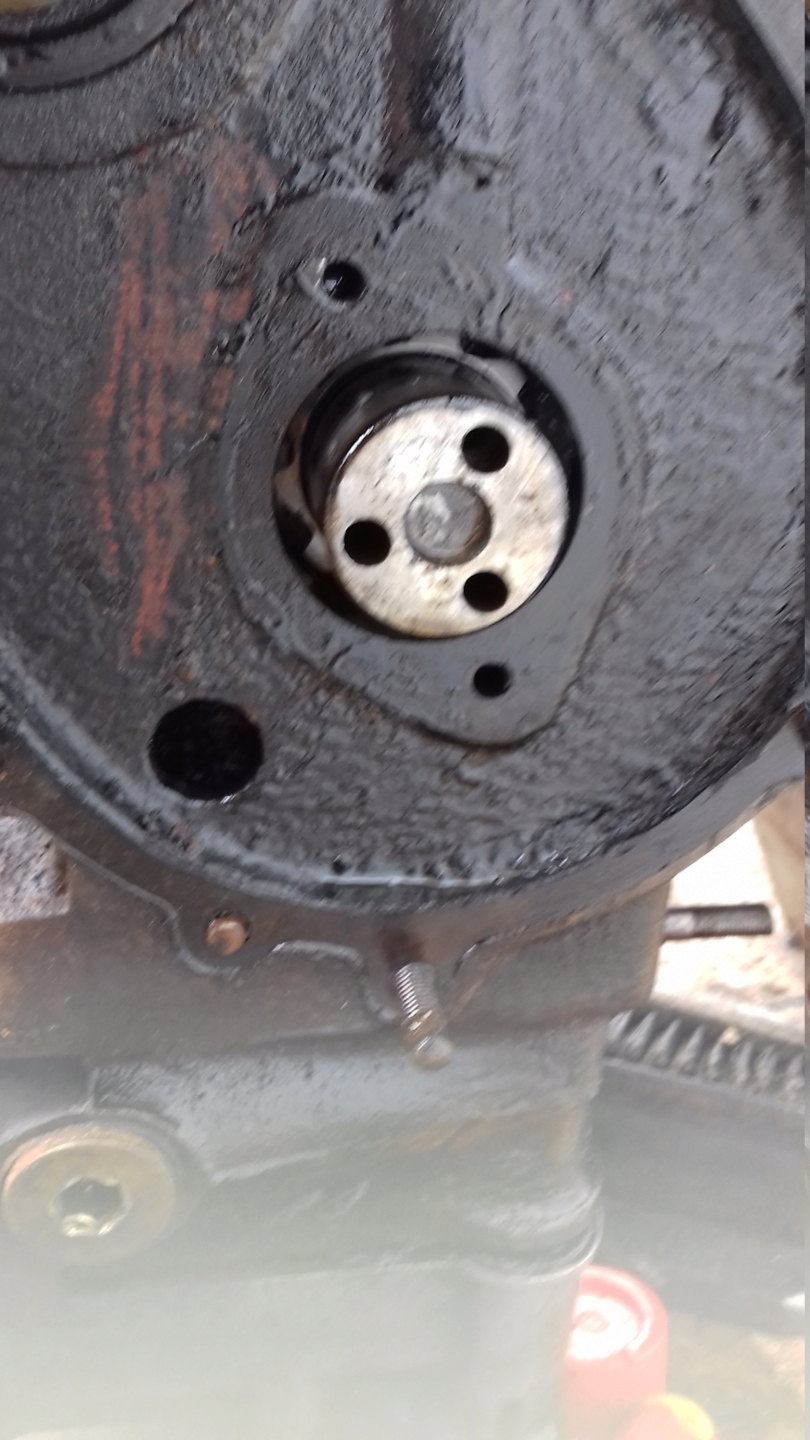

retrait du palier d'arbre a came
Restauration d'une Simca 5 Topolino - Page 3 2018_013

les pistons sont toujours coincés et donc empêchent le démontage du vilebrequin...
ils trempent dans le pétrole en attendant d’être soumis à la chaleur.
Restauration d'une Simca 5 Topolino - Page 3 2018_015

reste encore a décoincer ce fichu goujon de culasse !!!


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Oliver STONE Lun 2 Juil 2018 - 22:31

super tu as repris la topo

par contre ne devais tu pas prendre des repères sur les poulies et la chaine comme sur les point hauts du vilebrequin ???
Oliver STONE

Oliver STONE
rang 14 Major
rang 14 Major

Messages : 611
Date d'inscription : 20/05/2016
Localisation : paris

Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Invité Lun 2 Juil 2018 - 22:38

tout est bloqué, donc les repères... qui plus est, simca a fait ça bien puisque les deux engrenages d'entrainement sont déjà marqué et qu'une clavette les places dans la bonne position sur leur arbre...


Invité
Invité


Revenir en haut Aller en bas

Restauration d'une Simca 5 Topolino - Page 3 Empty Re: Restauration d'une Simca 5 Topolino

Message  Contenu sponsorisé



Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 3 Précédent  1, 2, 3

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
