Mortier 80mm allemand (replique)

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Dim 26 Mar 2017 - 23:48

Salut à tous,

Bon et bien je me lance pour la fabrication d’une réplique de mortier allemand de 80mm.
Mortier 80mm allemand (replique) Mortie11
Découpe d'un tube acier diamètre 80 intérieur
Mortier 80mm allemand (replique) 0110
Cerclage de renfort sur la base de sortie du canon comme a l'origine.
Mortier 80mm allemand (replique) 0210
Mortier 80mm allemand (replique) 0310

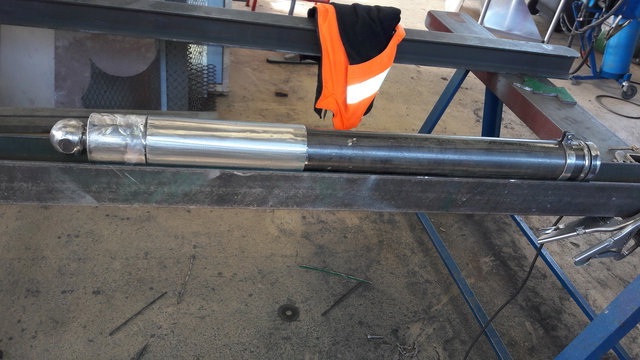

Fabrication du cerclage et de la boule d'amortie avec platine de 10mm   d'épaisseur.
Mortier 80mm allemand (replique) 0410
Mise en position sur l'autre extrémité.
Mortier 80mm allemand (replique) 0510
Cela donne a peu prêt ça.
Mortier 80mm allemand (replique) 0610
Fabrication du collier de visé.
Mortier 80mm allemand (replique) 0710
Position de la buté du tube coulisse.
Mortier 80mm allemand (replique) 0810
Ouverture du passage de l’obus.
Mortier 80mm allemand (replique) 0910
Mortier 80mm allemand (replique) 1010

Fabrication des pieds (béquilles).
Mortier 80mm allemand (replique) A10
Fabrication de 2 pointes dans du rond diamètre 20mm.
Mortier 80mm allemand (replique) B10
Découpe des tubes diamètre 20mm.
Mortier 80mm allemand (replique) C10
Découpe de 2 platine ovale 150x100x2.
Mortier 80mm allemand (replique) D10
Mise en forme.
Mortier 80mm allemand (replique) E10
Assemblage et soudure.
Mortier 80mm allemand (replique) F10




Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Oliver STONE Lun 27 Mar 2017 - 16:25

J'adore ! Ca c'est du boulot mon Djeff tu es très doué !!
On a fait le test de tir la semaine dernière et le tube résonne vraiment bien ! Bientot de sortie pour la 8 mai a Rubelles !!
Oliver STONE

Oliver STONE
rang 14 Major
rang 14 Major

Messages : 611
Date d'inscription : 20/05/2016
Localisation : paris

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Lun 27 Mar 2017 - 21:05

Merci , et j'espère que le mortier sera fini à la date voulu. Sachant que je fait ça pendant mes pauses.

J'ai fabriqué un model simple d'obus comme le petit de 60mm pour réaliser des testes de tire. Plu-tard je vais réaliser des obus se rapprochant de la forme exacte.
voila quelques photos:
Mortier 80mm allemand (replique) 111

Mortier 80mm allemand (replique) 211

Mortier 80mm allemand (replique) 311

Mortier 80mm allemand (replique) 411

Mortier 80mm allemand (replique) 510

Mortier 80mm allemand (replique) 610

Mortier 80mm allemand (replique) 710

Mortier 80mm allemand (replique) 810


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Lun 27 Mar 2017 - 21:22

je n'ai pas pu assister aux tests de tir, mais le son sur la vidéo est hallucinant, c'est un superbe travail !


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Mar 28 Mar 2017 - 23:15

Merci Thomas! Oui le bruit de la détonation quand on est a coté est plutôt pas mal. La prochaine fois tu aura l'honneur de tester le premier.bom

Bon je reprends une série de photos pour vous montrer que la reproduction chez moi c'est une affaire de cœur.
Je m'attaque a un ensemble complexe comme j'aime. La partie ressort et la bride du mortier.
Comme sur cette photo.
Mortier 80mm allemand (replique) 2010
Voici les différentes étape.
Mortier 80mm allemand (replique) 2110
Mortier 80mm allemand (replique) 2210
Mortier 80mm allemand (replique) 2310
Mortier 80mm allemand (replique) 2410
Mortier 80mm allemand (replique) 2510
Mortier 80mm allemand (replique) 2610
Mortier 80mm allemand (replique) 2710

Suite de la bride articulé.
Comme suivant la photo qui suit.
Mortier 80mm allemand (replique) 3110
Découpe et assemblage.
Mortier 80mm allemand (replique) 28_cop10
Mortier 80mm allemand (replique) 2810
Mortier 80mm allemand (replique) 2910
Mortier 80mm allemand (replique) 3010
Mortier 80mm allemand (replique) 3210
Mortier 80mm allemand (replique) 3310

Qu'en dite vous! C'est assez ressemblant!
Mortier 80mm allemand (replique) 3410
Sertissage de l'axe.
Mortier 80mm allemand (replique) 3510

Poignée de serrage.
Mortier 80mm allemand (replique) 3610
Rond de 30mm passé au tour, perçage et taraudage.
Mortier 80mm allemand (replique) 3710
Mortier 80mm allemand (replique) 3810


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Jean-Cam Mer 29 Mar 2017 - 12:17

Ah la vache, c'est du sacré boulot tout ça!!

Bravo en tout cas.


Jean-Cam

Messages : 16
Date d'inscription : 08/02/2017

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Mer 29 Mar 2017 - 12:51

c'est un truc de dingue... on avait dit "simplifie"...


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Mer 29 Mar 2017 - 19:39

Simplifier ? Moi pas connaitre! tongue Désolé mais c'est plus fort que moi! J'aime le détaille et puis le mortier servira aussi pour les displays.
J'ai avancé ce midi et voila la suite.

Taraudage de la poignée.
Mortier 80mm allemand (replique) 20170318
Bridage a chaud des deux extrémités de la tige.
Mortier 80mm allemand (replique) 20170316
Et voila le résultat.
Mortier 80mm allemand (replique) 20170317
Mortier 80mm allemand (replique) 20170319

Maintenant j'attaque la partie inférieure.
Ceci sur la photo.
Mortier 80mm allemand (replique) 20170320
Découpe d'un profilé et fer plat.
Mortier 80mm allemand (replique) 20170321
Tournage de l'axe.
Mortier 80mm allemand (replique) 20170323
Assemblage.
Mortier 80mm allemand (replique) 20170322

Ce sera tout pour aujourd'hui, demain sera un autre jour. Wink




Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Oliver STONE Mer 29 Mar 2017 - 22:12

ALORS LA !!!! je suis sans voix ! quelle précision ! quelle magnifique réalisation ! une fois peint impossible de faire la différence !
tu es champion du monde mon ami ! c’est magnifique !

euh tu sais j’ai les plans d’un tigre 1  .............!  Shocked Shocked Shocked Very Happy
Oliver STONE

Oliver STONE
rang 14 Major
rang 14 Major

Messages : 611
Date d'inscription : 20/05/2016
Localisation : paris

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Mer 29 Mar 2017 - 22:47

ça parait tellement simple à faire de la façon a laquelle c'est expliqué !!!!!!!!


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Jeu 30 Mar 2017 - 22:06

Les plans du tigre!? Mais si j'avais su, le Tigre aurai été ma première réalisation. tongue
Bon restons sérieux officier! Et pour répondre à Thomas , oui, c'est simple si on le désir. C'est pour ça que je ne dis pas tout mais les photos parlent et votre imagination intuitive et logique se met en action.

Je poursuis la progression d'hier. Pour ceux qui son du métier ou d'un métier parallèle la compréhension des deux photos suffirons malgré le manque de donné de cotes . Des plans de cotes existent, alors il suffit de chercher et d'aller aux bon endroits pour les trouver.
Mortier 80mm allemand (replique) 20170327
Mortier 80mm allemand (replique) 20170329

Ma prochaine mission est cette poignée de réglage.
Mortier 80mm allemand (replique) 20170328


A bientôt.


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Jeu 30 Mar 2017 - 22:12

il me semble que tu l'as soudé trop sur le coté !!
oubli pas que ton model est complètement grippé, il est censé pouvoir ce déplacer latéralement pour le réglage !! tu pourras nous amener la piece samedi !


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Ven 31 Mar 2017 - 18:19

Et bien non Thomas! C'est bien sa position, et le seul déplacement qu'il peut fait est de deux cm.
Il n'est pas si grippé que ça! Les réglages fonctionnent a merveille 73 ans après.
Regarde bien cette photo et tu peux constater que le réglage latéral est minime et que l'axe perpendiculaire est bien a sa place.
Mortier 80mm allemand (replique) 20170335

Je reviens à la pièce suivant, la mollette de réglage.
Mortier 80mm allemand (replique) 20170330

Tube, platine et rond feront l'affaire.
Mortier 80mm allemand (replique) 20170331

Assemblage, soudage et beaucoup de meulage pour arriver a lui donner un aspect correcte.
Mortier 80mm allemand (replique) 20170334

Et le rendu est plutôt ressemblant.
Mortier 80mm allemand (replique) 20170332

Et ensuite mise en place de la mollette, et voila!
Mortier 80mm allemand (replique) 20170333

Bon week end


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Oliver STONE Sam 1 Avr 2017 - 2:36

Whaou c'est génial ce qu'on peut arriver à faire quant on est doué ! Bravo à toi.
Par contre je reviens sur le positionnement de l'axe vertical : s'il est effectivement bien soudé à sa place, le modèle est quant à lui positionné en position latérale et bloqué par le temps. En fait la position de tir neutre conduit à dévisser l'axe horizontal qui décale vers le milieu l'axe vertical.Du coup la superbe poignée est décalée vers l'extérieur.

Mortier 80mm allemand (replique) Image11
Oliver STONE

Oliver STONE
rang 14 Major
rang 14 Major

Messages : 611
Date d'inscription : 20/05/2016
Localisation : paris

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Jean-Cam Lun 3 Avr 2017 - 13:02

Moi aussi, ça m'interpelle ce système d'entrainement, on a donc deux tubes qui coulissent l'un dans l'autre, le plus gros est relié la partie verticale tout en permettant sa rotation (gorge et épaulement ?), il y a une tige filetée à l'intérieur reliée je sais pas comment qui entraine tout cela, pas simple, mais permettant de ne pas avoir de merdasse qui vienne bloquer un filetage.

Un photo ou on voit mieux le principe.


Mortier 80mm allemand (replique) 141210


Jean-Cam

Messages : 16
Date d'inscription : 08/02/2017

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Mar 4 Avr 2017 - 20:16

Salut les gars et les filles, bon et bien oui je reviens sur ce que j'ai dit vendredi dernier. Vous avez raison et du coup j'ai modifié.
Mortier 80mm allemand (replique) 20170417

Maintenant j’attaque les platines av et ar du pied.
Mortier 80mm allemand (replique) 20170418
Mortier 80mm allemand (replique) 20170416

Mortier 80mm allemand (replique) 20170415
Mortier 80mm allemand (replique) 20170422

Mortier 80mm allemand (replique) 20170419
Mortier 80mm allemand (replique) 20170420

Préparation de platines pour le maintient des béquilles.
Mortier 80mm allemand (replique) 20170421

Bouton de serrage des béquilles.
Mortier 80mm allemand (replique) 20170413
Mortier 80mm allemand (replique) 20170423

A bientôt.
A suivre.


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Oliver STONE Mer 5 Avr 2017 - 9:34

Carrement hate de voir le prochain episode !
C'est superbe Djeff ! Merci a toi !
Oliver STONE

Oliver STONE
rang 14 Major
rang 14 Major

Messages : 611
Date d'inscription : 20/05/2016
Localisation : paris

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Lun 10 Avr 2017 - 20:27

Et me revoilà, donc je poursuit!

Bouton de réglage béquille fini.
Mortier 80mm allemand (replique) 20170429

Mortier 80mm allemand (replique) 20170425

Mortier 80mm allemand (replique) 20170428

Mortier 80mm allemand (replique) 20170426

Assemblage rapide pour voir a quoi cela va ressembler!
Mortier 80mm allemand (replique) 20170427

Suite du corps recevant le filetage.
Tube de 60mm, 40mm,30mm, écrou de 20mm et platines a chaque extrémité.
Mortier 80mm allemand (replique) 20170424

Mortier 80mm allemand (replique) 20170430

Voilà pour aujourd'hui! Wink


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Hick22 Mar 11 Avr 2017 - 13:51

La Djeff industrie fait concurrence à la Steiner Fabrik...

Pourquoi pas faire une fusion???
En tout cas ça c'est du beau boulot !

_________________
Tout le succès d'une opération réside dans sa préparation.
En tuer un pour en terrifier un millier.
Si nous voulons que la gloire et les succès accompagnent nos armes , nous ne devons jamais perdre de vue : la doctrine , le temps , l’espace , le commandement , la discipline .

L'Art de la guerre de Sun Tzu

War does not determine who is right .......... only who is left
Hick22

Hick22
rang 10 Stabsfeldwebel
rang 10 Stabsfeldwebel

Messages : 1054
Date d'inscription : 26/05/2016
Age : 37
Localisation : France

Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Mar 11 Avr 2017 - 17:20

Du boulot d'orfevre comme d'habitude!! Respect


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Mar 11 Avr 2017 - 21:00

Merci mes amis, mais on peut faire encore mieux! Je reste modeste car après je risque d'avoir très mal au cou. tongue

Aujourd'hui suite du corps. Rajout d'une bague sur l’extrémité de la platine avec filetage et d'un tube perpendiculaire au tube de 60mm.
Mortier 80mm allemand (replique) 20170431

Mortier 80mm allemand (replique) 20170435

Fabrication de la manivelle de monté.
Mortier 80mm allemand (replique) 20170438
Mortier 80mm allemand (replique) 20170432
Mortier 80mm allemand (replique) 20170434
Mortier 80mm allemand (replique) 20170433

Assemblage des deux éléments.
Mortier 80mm allemand (replique) 20170436
Mortier 80mm allemand (replique) 20170437

De jour en jour le bébé grandi, et le plaisir de lui donner naissance est fort.


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Mar 11 Avr 2017 - 22:02

tu es le dieu de l'acier et de la soudure ! cyclops


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Mar 11 Avr 2017 - 22:06

Merci Thomas, mais maintenant j’ai mal au cou ! Wink


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Mortier 80mm allemand (replique)

Message  Invité Mer 12 Avr 2017 - 19:55

Bonjour, bonsoir,
Aujourd'hui je vais commencer a faire le système de réglage qui permet d'incliner le mortier et de gagner quelque degrés lors des tirs d'obus.
Mon montage restera fixe car c'est qu'une réplique.
Voici la pièce en question.

Mortier 80mm allemand (replique) 20170448

Prise des cotes et découpage de tubes et ronds.
Mortier 80mm allemand (replique) 20170443

Mise en forme de la base articulé.
Mortier 80mm allemand (replique) 20170439

Fabrication de la molette de réglage qui sera fixe.
Mortier 80mm allemand (replique) 20170444

Mise en forme de la molette.
Soudez l'extrémité des deux tubes superposés et ensuite à l'aide d'un disque à ébarber faire des rainures pour donner le relief.
Mortier 80mm allemand (replique) 20170440

Assemblage de l'extrémité de la molette et de son axe.
Mortier 80mm allemand (replique) 20170441

Et voila le travail c'est assez ressemblant!
Mortier 80mm allemand (replique) 20170446
Mortier 80mm allemand (replique) 20170445

Mise en position voir si tout va bien.
Mortier 80mm allemand (replique) 20170447

Et ce sera tout pour aujourd'hui mes amis.
A plus Wink


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Invité Mer 12 Avr 2017 - 22:16

silent


Invité
Invité


Revenir en haut Aller en bas

Mortier 80mm allemand (replique) Empty Re: Mortier 80mm allemand (replique)

Message  Contenu sponsorisé



Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
