U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34

Voir le sujet précédent Voir le sujet suivant Aller en bas

U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34 Empty U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34

Message  Invité Mar 7 Aoû 2018 - 1:11

TENT, FIRE-RESISTANT, SQUAD, M-1942, O-D, 6-foot 2-inch door (porte de 1.88m).
Stock No. 24-T-320-34

Livret FM 20-15, traduction Les Aigles Verts, droits réservés, copie interdite

La Squad mesure 4.88m (16ft) de large, 9.75m (32.9ft) de long et 3.66m (12ft) de haut.
La superficie de cette tente est de 47.6m² (512ft²)
Montage prévu par 8 Gi’s en 45 minutes.

- Nomenclature -
U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34 Squad-10
1- Entrée x2
2- Poteau de porte x4, 1.9m (6.2ft) ...stock n° 24-P-242-75
3- Poteau latéraux x8, 1.3m (4.9ft) ...stock n° 24-P-235
4- Ventilation x2
5- Bande de renforcement
6- Hauban x2, 50' (15,2m), cousue aux 2 bouts, avec épissure en son centre, diamètre 8.0mm ...stock n° 24-L-610
7- Corde de chéneau périmétrique
8- Flèche de toit
9- Tendeur "Eave line" x26, 10' (3.0m), avec œil, diamètre 8.0mm ...stock n° 24-L-540
10- Poteau de faîtage, longueur total 5,2m (17ft), en 2 éléments joints ...stock n° 24-P-157
11- Anneau en D
12- Sortie du tuyau de poêle x2
13- Cordes de manipulation des volets de ventilation x4, longueur 3,96m (13.6ft), cousu à son extrémité, diamètre 6.0mm ...stock n° 24-L-562-50
14- Attaches murales
15- Boucle d'arrêt de pied x42, diamètre 6.0mm ...stock n° 24-L-448
16- Tendeur de rabat de porte x4, Longueur 0,91m (3.4ft), cousu à son extrémité, diamètre 6.0mm ...stock n° 24-L-479-50
17- Tendeur d'angle x12, longueur 14' (4.3m), avec œil, diamètre 8.0mm ...stock n° 24-L-565
18- Piquet long 61.0cm (24in) x42 ...stock n° 24-P-59
19- Piquet court 40.6cm (16in) x42 ...stock n° 24-P-49
20- Tendeur de corde ressort métal x50 ...stock n° 24-S-1070
divers :
- Cordes de laçage d'angle x4, 1.8m (6ft), cousu à ses extrémités, diamètre 6.0mm ...stock n° 24-L-500
- Cordes d'attache rapide de porte x20, 0.6m (2.6ft), cousu à ses extrémités, diamètre 6.0mm ...stock n° 24-L-470
- Poteaux centraux x2, longueur total 12'3" (3.7m), en 2 éléments joints ...stock n° 24-P-266

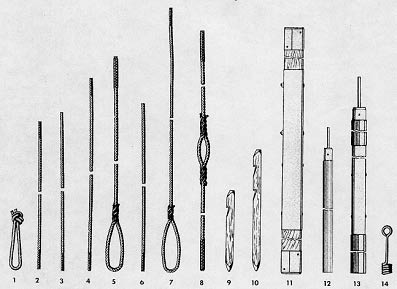

- Accessoires -
U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34 Lines10
1- Boucle d'arrêt de pied x42, diamètre 6.0mm ...stock n° 24-L-448
2- Cordes d'attache rapide de porte x20, 0.6m (2.6ft), cousu à ses extrémités, diamètre 6.0mm ...stock n° 24-L-470
3- Tendeur de rabat de porte x4, Longueur 0.91m (3.4ft), cousu à son extrémité, diamètre 6.0mm ...stock n° 24-L-479-50
4- Cordes de laçage d'angle x4, 1.8m (6ft), cousu à ses extrémités, diamètre 6.0mm ...stock n° 24-L-500
5- Tendeur "Eave line" x26, 3.0m (10ft), avec œil, diamètre 8.0mm ...stock n° 24-L-540
6- Cordes de manipulation des volets de ventilation x4, longueur 13'6" (3,96m), cousu à son extrémité, diamètre 6.0mm ...stock n° 24-L-562-50
7- Tendeur d'angle x12, longueur 4.3m (14ft), avec œil, diamètre 8.0mm ...stock n° 24-L-565
8- Hauban x2, 15.2m (50ft), cousue aux 2 bouts, avec épissure en son centre, diamètre 8.0mm ...stock n° 24-L-610
9- Piquet court 16" (40.6cm) x42 ...stock n° 24-P-49
10- Piquet long 24" (61,0cm) x42 ...stock n° 24-P-59
11- Poteau de faîtage, longueur total 17' (5,2m), en 2 éléments joints ...stock n° 24-P-157
12- Poteau de porte x4, 1.9m(6.2ft) ...stock n° 24-P-242-75
Poteau latéraux x8, 1.3m (4.9ft) ...stock n° 24-P-235
13- Mâts centraux x2, longueur total 3.7m (12.3ft), en 2 éléments joints ...stock n° 24-P-266
14- Ressort métal de tendeur x50 ...stock n° 24-S-1070

- Montage -
L'officier ou le sous-officier en charge désigne la ligne sur laquelle la tente doit être dressée.
Un piquet court est ensuite enfoncé dans le sol pour marquer l'emplacement de l'angle droit du mur d'entrée (N°1).
U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34 Squad-11
1- Étendre la toile : Déplier et étendre la tente sur le sol dans la position approximative qu'elle doit occuper. Vérifier que les coins sont
lacé ensemble et les portes attachées.
2- Placez la boucle d'arrêt de pied de l'angle avant droite sur le piquet.
3- Insérez un piquet court (n° 2) dans la boucle d'arrêt de pied de l'angle avant gauche en suivant la ligne de façade établie et en laissant un peu de mou dans le mur de façade.
4- Insérez un piquet court (n° 3) dans la boucle d'arrêt de pied de l'angle arrière droit, perpendiculairement à la ligne de façade, en laissant un tout petit peu de mou dans le mur latéral droit.
5- Insérez un piquet court (n° 4) dans la boucle d'arrêt de pied de l'angle arrière gauche, de sorte que les côtés gauche et arrière de la tente soient perpendiculaires, respectivement, à l'avant et à droite
6- Planter dans le sol huit grands piquets temporaires A, B, C, D, E, F, G et H (comme indiqué sur le plan), deux pour chaque angles.
Le piquet A est planté à environ 1.8m (3 longueurs de grands piquet) du piquet n°1 et à environ 1.2m (2 longueurs de grands piquet) de la prolongation de la diagonale entre le faîtage et l'angle.
Le piquet E est planté en miroir au piquet A par rapport à la diagonale entre le faîtage et l'angle.
Répéter pour chaque angles. (ces piquets temporaires devront êtres déplacés par la suite)
7- Planter I et J, les piquets longs de porte, en ligne avec A-D en ouvrant légèrement l'ouverture de la porte
Planter K et L, les piquets longs de porte, en ligne avec B-C en ouvrant légèrement l'ouverture de la porte
8- Installer les piquets du hauban : Planter les piquets long M, N, 0 et P à équidistance des piquets J-A, C-K, L-B, et D-I, respectivement.
9- Insérer le poteau de faîtage : Joindre les deux sections du poteau et insérez le poteau dans l'une des ouvertures de ventilation de la tente avec le bord arrondi du faîtage à côté de la crête de la tente.
10- Insérez les mâts dans le poteau de faîtage : Avec la broche avant tout, Pousser les deux mâts verticaux sous le bord droit (ou gauche) de la tente.
Deux hommes rampent sous la tente, un à chaque mâts et insèrent le fuseau du mât à travers le trou du poteau de faîtage dans l'anneau de la toile.
Placer la boucle de chaque hauban sur le fuseau de chaque extrémité de faîtage.
11- Soulever la tente : Désigner six hommes, un pour chaque bout des deux haubans, et un à la base de chaque mâts, en plus des deux hommes déjà sous la tente, au niveau du faîtage
Quand tout est prêt, les deux hommes au faîtage élèvent les mâts, assistés par ceux qui sont à la base, et par les hommes aux haubans. Quand les quatre hommes ont placé les mâts dans une position verticale, les quatre hommes sur les haubans les placent sur leurs épingles respectives et resserrent les tendeurs de manière égale afin de maintenir la tente dans sa position verticale.
12- Placer les tendeurs d'angles sur leurs piquets temporaires
13- Placer les piquets courts restants : Planter les piquets dans les boucles d'arrêt de pied de mur en les alignant entre les piquets d’angle 1-2, 2-3, 3-4 et 4-1
14- Placer les piquets longs restants : planter les piquets dans le sol en face de chaque ligne de gouttière. Placez la boucle de chaque tendeurs dans l'encoche inférieure du piquet.
15- Placez les poteaux verticaux du mur latéral :  Placez les huit poteaux courts du mur latéral et les deux longs à chaque porte, en position verticale avec la broche insérée dans l'œillet
16- Déplacer les piquets temporaires : Le piquet A est planté à environ 1.8m (3 longueurs de grands piquet) du piquet n°1 et à environ 0.6m (1 longueurs de grands piquet) de la prolongation de la diagonale entre le faîtage et l'angle.
Le piquet E est planté en miroir au piquet A par rapport à la diagonale entre le faîtage et l'angle.
17- Ajustements finaux : Ajuster les évents et les ouvertures du tuyau de poêle et attacher leurs lignes aux endroits appropriés.

- Démontage -
1- Fermez toutes les ouvertures : Lacer les quatre angles. Fermez les portes et fixer toutes les attaches.
2- Retirez les piquets et les poteaux verticaux des mur latéraux : Supprimer tout les piquets sauf ceux des angles gauches et des haubans et empilez-les devant la tente.
Retirez les huit poteaux latéraux et les quatre poteaux de porte et les empiler à l'avant de la tente.
3- Abaisser la tente : Avec un homme à chaque mâts et aux haubans et tendeurs d'angle sur le côté droit, abaissez doucement la tente sur la gauche.
4- Retirez le reste des piquets et les mâts : Retirez les deux mâts, le poteau de faîtage, et les piquets de hauban et d'angle et les empiler devant la tente.

- Pliage -
1- Disposer la toile pour le pliage : Saisir la tente aux crêtes, l'étaler jusqu'à ce que le dessous soit lisse.
Saisir les coins haut et bas du mur sur le dessus de la tente, et le tirer vers l'arrière jusqu'à ce que la façade de la tente soit lisse; puis remettre les coins sur ceux de la partie inférieur de la tente (au sol).
Faites la même chose avec les coins de la paroi arrière.
Vous assurer que le rabat de pied de mur soit replié.
Toutes les rides doivent être retirées de la tente.
2- Disposer les tendeurs sur la tente : Enrouler soigneusement les deux haubans et les placer sur la tente le long de la crête de faîtage afin que la distance entre les deux bobines soit la même que leur distance par rapport aux extrémités de la crête. Poser tous les tendeurs d'avant-toit sur la tente, à l'exception des deux tendeurs d'avant-centre sur le côté inférieur.
3- Plier la tente dans le sens de la longueur : Replier le pied de mur sur environ 30cm.
À partir de la crête de faîtage, faire un pli à environ 76cm (1 longueur 1/4 de grand piquet) et continuer à plier jusqu'à ce que le bord du dernier pli arrive sur le bord inférieur du mur.
4- Pliage complet : À partir de l'extrémité avant de la tente, faire un pli vers le deuxième panneau et continuer jusqu'au centre de la tente, le bord du dernier pli s'étendant sur un quart de la largeur du panneau central.
Faire de même avec l'extrémité arrière de la tente, puis replier l’ensemble arrière l'ensemble avant.
5- Attacher le paquet : Tirer les deux tendeurs de tente laissés dehors les uns vers les autres, les faires traverser à angle droit et les enrouler sur les côtés de la tente pliée.
Croiser les tendeurs à angle droit du côté inférieur et les tirer par-dessus les extrémités de la tente.
Insérer la fin d'une ligne à travers la boucle de l'autre, tirer dessus, puis l'attacher avec un nœud coulant.


Dernière édition par Thomas Dietrich le Mer 8 Aoû 2018 - 13:15, édité 1 fois


Invité
Invité


Revenir en haut Aller en bas

U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34 Empty Re: U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34

Message  Invité Mer 8 Aoû 2018 - 11:56

les explications de pliages sont pas évidentes à exprimer et à comprendre, mais je pense les avoir comprises.
dans l'idéal, il faudrai essayer de la plier de la sorte, tout en faisant des photos étapes par étape.


Invité
Invité


Revenir en haut Aller en bas

U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34 Empty Re: U.S. TENT SQUAD M-1942 Stock N° 24-T-320-34

Message  Invité Mer 8 Aoû 2018 - 12:55

Oui il faut des photos
